Van Xoay ( Rotary Valve ), Air locks AL / AXL / AML / USAL / MLD / MALD / GL DMN - Westinghouse
Van xoay là loại van dùng để chuyển nguyên liệu vào hoặc ra quy trình sản xuất. van xoay thường được lặp đặt ở dưới các phễu, bin, cylone chứa liệu.
>>> Chi tiết thêm
Khi liệu đổ từ trên xuống sẽ rơi vào khoảng trống giữa 2 cánh quạt tại hướng cửa nạp, khoảng trống đó tạo thành 1 gàu chứa liệu với dung tích như nhau
Khi hoạt động, cơ cấu truyền động sẽ làm rotor cánh quạt quay theo, do tính chất quay đều của rotor cánh quạt, liệu trong các gàu cánh sẽ đổ xuống cửa xả phía dưới, điều này nhờ vào trọng lực khi gàu chứa chúi xuống và đảm bảo liệu ra đồng đều.
Cấu tạo của Van xoay gồm 3 phần chính : Thân van, Rotor và phần truyền động
DMN-WESTINGHOUSE là nhà sản xuất các loại van xoay, van chuyển hướng. với kinh nghiệm lâu năm trong ngành sản xuất van xoay, van chỉnh hướng, DMN-WESTINGHOUSE Chỉ tập trung sản xuất và phát triển hai loại van này. DMN-WESTINGHOUSE cung cấp các giải pháp phù hợp cho các ngành công nghiệp thực phẩm, sữa, nhựa, hóa chất (dầu mỏ), dược phẩm, khoáng sản, năng lượng và sinh khối toàn cầu.
>>> BROCHURE PRODUCT RANGE (pdf)

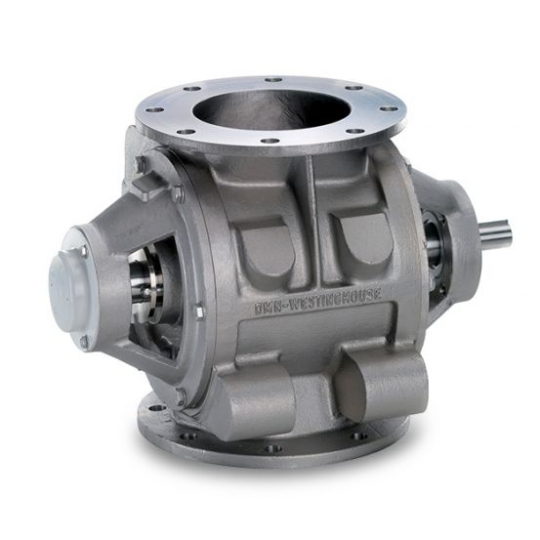

DMN-WESTINGHOUSE thiết kế van xoay AL / AXL cho nhiều ứng dụng trong định lượng và vận các sản phẩm dạng bột và dạng hạt. Do thiết kế kiểu module của van rộng rãi và linh hoạt này, nhiều cấu hình có sẵn, sử dụng các bộ phận tiêu chuẩn. Các van AXL được cung cấp một đầu vào lớn hơn so với thể tích rotor. Chúng được thiết kế đặc biệt cho các ứng dụng mà kích thước đầu vào quan trọng hơn công suất hoặc để xử lý các sản phẩm có khả năng chảy kém. Van AL / AXL bao gồm các mẫu và được USDA Dairy Chấp nhận tuân theo tiêu chuẩn EC 1935/2004 về sử dụng hợp vệ sinh trong ngành thực phẩm và dược phẩm. Các van thép không gỉ này có thể tháo rời dễ dàng trong vòng vài phút và đáp ứng các tiêu chuẩn vệ sinh cao nhất. Các van AL cũng có sẵn với thân tùy chọn có một mặt bích tròn và một mặt bích vuông và đầu vào có đường kính lớn hơn: phiên bản AML. Các van AML cũng có thể được sử dụng như một phần chuyển tiếp từ hình tròn sang hình vuông hoặc ngược lại. Cả 2 loại AL và AXL đều có sẵn tùy chọn trong quá trình thực hiện MZC với thanh trượt để dễ dàng tháo nắp cuối và rotor mà không làm hỏng vỏ. Các van AL có sẵn 10 kích cỡ từ 100-500mm (4"-20"), bao gồm dải công suất của rotor từ 0,8-230 lít mỗi vòng quay khi được đổ đầy 100%. Trong các kích cỡ 400-500, van cũng có thể được cung cấp với đầu vào và đầu ra hình vuông (loại OS). Các van AXL có 4 kích cỡ từ 200-350, dải công suất của rotor từ 5,5-34 lít mỗi vòng khi bơm đầy 100%. Kích thước AXL tương ứng với kích thước của mặt bích đầu vào.
Van xoay (Rotary Valve) AL / AXL DAIRY được thiết kế dùng cho thực phẩm, thức ăn cho vật nuôi, hóa chất và dược phẩm. Van AL / AXL DAIRY có chứng nhận USDA sử dụng trong ngành sữa. Van được thiết kế để tránh nhiễm khuẩn. tất cả các bề mặt tiếp xúc với sản phẩm đều bằng vật liệu được chứng nhận dùng trong thực phẩm và được làm bóng, Cả 2 loại AL / AXL DAIRY đều có sẵn tùy chọn trong quá trình thực hiện MZC với thanh trượt để dễ dàng tháo nắp cuối và rotor mà không làm hỏng vỏ.
Thân và nắp làm bằng thép không gỉ AISI 316 (DIN 1.4408). Rotor được làm bằng thép không gỉ AISI 316L (DIN 1.4404). Đối với các ứng dụng đặc biệt, có thể đánh bóng bên trong và bên ngoài của van. Việc làm kín trục bằng đệm kín hoặc lọc khí. Các mẫu tiêu chuẩn phù hợp với nhiệt độ lên tới 80 °C và áp suất lên tới 2 bar g. Các phiên bản chống sốc và chống cháy nổ lên đến 10 bar g.
Van xoay MZC được sử dụng rộng rãi trong các ứng dụng vệ sinh an toàn thực phẩm cũng như các ứng dụng khác. MZC có rotor có thể tháo lắp một cách dễ dạng thuận tiện cho việc kiểm tra và vệ sinh.
Van xoay AML / USAL được thiết kế cho nhiều ứng ụng khác nhau, được dụng cho các sản phẩm dạng bột hoặc hạt. Van AML / USA có chứng nhận USDA sử dụng trong ngành thực phẩm và dược phẩm. các bộ phận của van bằng thép không rỉ có thể tháo lắp dễ dạng trong vài phút và đạt tiêu chuẩn vệ sinh.
Van AML có 7 kích cỡ liên tiếp từ 100-400, bao gồm dải công suất của rotor từ 0,8 đến 58 lít mỗi vòng quay khi được đổ đầy 100%.
Van USAL có 3 kích cỡ liên tiếp từ 200, 250 và 300, bao gồm dải công suất của rotor từ 5,5 đến 19 lít mỗi vòng quay khi được đổ đầy 100%.
Van xoay GL được sử dụng cho các ứng dụng có sản phẩm dạng hạt. cấu hình của thân van và rotor được cấu tạo đặc biệt để giảm thiểu việc sản phẩm bị cắt nhỏ. GL có 3 cấu hình thân van khác nhau :
Toàn bộ rotor làm bằng thép không rỉ SS316.
GL có 5 kích cỡ khác nhau từ 5-79 lit, mỗi vòng quay được đổ đầy 100%.
Hãy liên hệ với chúng tôi để hỗ trợ !
