Cáp dẹt PVC Flat dùng cho cầu trục (Festoon cables) hãng Helukabel

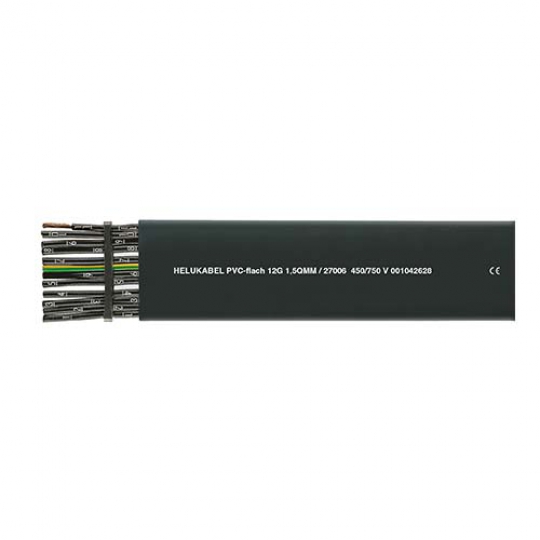

Cáp điện dẹt PVC-Flat dùng cho cầu trục (Festoon cables) hãng Helukabel

PVC-flat
300/500 V and 450/750 V

Giá:
Liên hệ
Lượt xem:
110

Thông tin sản phẩm
Bình luận

Technical data

PVC-flat cable in reference to
EN 50214 / DIN VDE 0283-2
Temperature range
flexing -5°C to +70°C
fixed installation -40°C to +80°C
Nominal voltage
≤ 1 mm² U₀/U 300/500 V
≥ 1,5 mm² U₀/U 450/750 V
Test voltage
≤ 1 mm² 2000 V
≥ 1,5 mm² 2500 V
Minimum bending radius
10x cable thickness

Cable structure

Bare copper conductor,
fine wire acc. to
DIN VDE 0295 cl.5 / IEC 60228 cl.5
Core insulation of PVC
Core identification
acc. to DIN VDE 0293
≤ 5 cores: coloured
≥ 6 cores: black with continuous
white numbering
GN-YE conductor
Cores laying parallel
Outer sheath of PVC
Sheath colour: black (RAL 9005)

Properties

Extensively oil resistant,
oil-/chemical resistance
see "Technical Information"
Extremely small bending radius
High flexibility
Minimum waste of space
Packeting possibility

Tests

Flame retardant acc. to
DIN VDE 0482-332-1-2 /
DIN EN 60332-1-2 / IEC 60332-1-2

Application

PVC type of flat cables are used mainly as trailing cable for crane installations, floor conveyer systems and shelf control units. Not suitable for outdoor use.
Installation notes
Cables reels with flat cables must be transported in standing position on the flange. A bending flexibility can be achieved on a plane surface. For this purpose, the corresponding fitting instructions should be followed.

Put the cable trolly on the guiding rail or upon carrier beam and push them together at the starting point. The distance between the bedding surface of two cable trollys must be wider than the double thickness of a cable-packet.
During the packeting performance, it must be started with the smaller cross section which lays on the bedding surface and will be builded successively so that the biggest cross section is laying on the top.
Further, be careful of a symmetrical load distribution.
In case of multicore flat cables with small cross section, smaller than 2,5 mm², is very critical due to its low tensile stress. In such case, you should add 10% reserve wire for calculation.

CE = Product conforms with Low-Voltage Directive 2014/35/EU.

Item PVC Flat

Name	Part-No.	Description & No. Conductors x cross-sec. mm²	Outer Dimensions mm	AWG
Cáp điện dẹt 4G 0.75 Helukabel	26980	PVC-flat 4G0.75	4.3 x 12.6	18
Cáp điện dẹt 5G 0.75 Helukabel	26981	PVC-flat 5G0.75	4.3 x 16.1	18
Cáp điện dẹt 6G 0.75 Helukabel	26982	PVC-flat 6G0.75	4.3 x 19.4	18
Cáp điện dẹt 9G 0.75 Helukabel	26983	PVC-flat 9G0.75	4.3 x 26.4	18
Cáp điện dẹt 10G 0.75 Helukabel	26984	PVC-flat 10G0.75	4.3 x 30.1	18
Cáp điện dẹt 12G 0.75 Helukabel	26985	PVC-flat 12G0.75	4.3 x 33.8	18
Cáp điện dẹt 16G 0.75 Helukabel	26986	PVC-flat 16G0.75	4.3 x 44.4	18
Cáp điện dẹt 18G 0.75 Helukabel	26987	PVC-flat 18G0.75	4.3 x 49.2	18
Cáp điện dẹt 20G 0.75 Helukabel	26988	PVC-flat 20G0.75	4.3 x 55.0	18
Cáp điện dẹt 24G 0.75 Helukabel	26989	PVC-flat 24G0.75	4.3 x 65.6	18
Cáp điện dẹt 3G 1 Helukabel	26990	PVC-flat 3G1	4.5 x 10.8	17
Cáp điện dẹt 4G 1 Helukabel	26991	PVC-flat 4G1	4.5 x 13.4	17
Cáp điện dẹt 5G 1 Helukabel	26992	PVC-flat 5G1	4.5 x 16.0	17
Cáp điện dẹt 6G 1 Helukabel	26993	PVC-flat 6G1	4.5 x 20.6	17
Cáp điện dẹt 9G 1 Helukabel	26994	PVC-flat 9G1	4.5 x 28.4	17
Cáp điện dẹt 10G 1 Helukabel	26995	PVC-flat 10G1	4.5 x 30.0	17
Cáp điện dẹt 12G 1 Helukabel	26996	PVC-flat 12G1	4.5 x 36.2	17
Cáp điện dẹt 16G 1 Helukabel	26997	PVC-flat 16G1	4.5 x 47.6	17
Cáp điện dẹt 18G 1 Helukabel	26998	PVC-flat 18G1	4.5 x 52.8	17
Cáp điện dẹt 20G 1 Helukabel	26999	PVC-flat 20G1	4.5 x 59.0	17
Cáp điện dẹt 24G 1 Helukabel	27000	PVC-flat 24G1	4.5 x 70.4	17
Cáp điện dẹt 3G 1.5 Helukabel	27001	PVC-flat 4G1.5	4.5 x 13.7	16
Cáp điện dẹt 5G 1.5 Helukabel	27002	PVC-flat 5G1.5	4.5 x 17.9	16
Cáp điện dẹt 7G 1.5 Helukabel	27003	PVC-flat 7G1.5	4.5 x 23.5	16
Cáp điện dẹt 8G 1.5 Helukabel	27004	PVC-flat 8G1.5	4.5 x 26.8	16
Cáp điện dẹt 10G 1.5 Helukabel	27005	PVC-flat 10G1.5	4.5 x 33.5	16
Cáp điện dẹt 12G 1.5 Helukabel	27006	PVC-flat 12G1.5	4.5 x 38.9	16
Cáp điện dẹt 16G 1.5 Helukabel	27028	PVC-flat 16G1.5	4.5 x 51.5	16
Cáp điện dẹt 24G 1.5 Helukabel	27030	PVC-flat 24G1.5	4.5 x 83.0	16
Cáp điện dẹt 4G 2.5 Helukabel	27007	PVC-flat 4G2.5	5.5 x 17.0	14
Cáp điện dẹt 5G 2.5 Helukabel	27008	PVC-flat 5G2.5	5.5 x 21.5	14
Cáp điện dẹt 7G 2.5 Helukabel	27009	PVC-flat 7G2.5	5.5 x 30.3	14
Cáp điện dẹt 8G 2.5 Helukabel	27010	PVC-flat 8G2.5	5.5 x 31.9	14
Cáp điện dẹt 12G 2.5 Helukabel	27011	PVC-flat 12G2.5	5.8 x 47.1	14
Cáp điện dẹt 16G 2.5 Helukabel	27029	PVC-flat 16G2.5	5.8 x 55.1	14
Cáp điện dẹt 24G 2.5 Helukabel	27012	PVC-flat 24G2.5	15.0 x 63.0	14
Cáp điện dẹt 24G 2.5 Helukabel	27027	PVC-flat 24G2.5	5.8 x 120.0	14
Cáp điện dẹt 4G 4 Helukabel	27013	PVC-flat 4G4	7.0 x 21.8	12
Cáp điện dẹt 5G 4 Helukabel	27014	PVC-flat 5G4	7.0 x 27.4	12
Cáp điện dẹt 7G 4 Helukabel	27015	PVC-flat 7G4	7.9 x 36.6	12
	Part-No.	Description & No. Conductors x cross-sec. mm²	Outer Dimensions	AWG
Cáp điện dẹt 4G 6 Helukabel	27016	PVC-flat 4G6	8.2 x 24.8	10
Cáp điện dẹt 5G 6 Helukabel	27017	PVC-flat 5G6	8.2 x 31.8	10
Cáp điện dẹt 7G 6 Helukabel	27018	PVC-flat 7G6	8.2 x 42.6	10
Cáp điện dẹt 4G 10 Helukabel	27019	PVC-flat 4G10	10.0 x 29.6	8
Cáp điện dẹt 4G 16 Helukabel	27020	PVC-flat 4G16	11.2 x 34.4	6
Cáp điện dẹt 5G 16 Helukabel	27025	PVC-flat 5G16	13.0 x 46.6	6
Cáp điện dẹt 4G 25 Helukabel	27021	PVC-flat 4G25	13.7 x 42.6	4
Cáp điện dẹt 5G 25 Helukabel	27026	PVC-flat 5G25	15.5 x 55.5	4
Cáp điện dẹt 4G 35 Helukabel	27022	PVC-flat 4G35	15.4 x 47.6	2
Cáp điện dẹt 4G 50 Helukabel	27023	PVC-flat 4G50	18.2 x 57.0	1
Cáp điện dẹt 4G70 Helukabel	27024	PVC-flat 4G70	20.0 x 64.2	2/0
