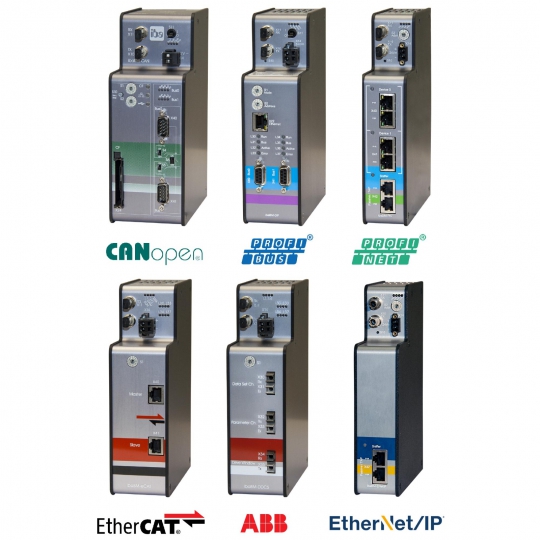

Module chuyển đổi CAN-Open, EtherCAT, Profibus, Profinet, EtherNet/IP, ABB
1. Module chuyển đổi Profibus ibaBM-DP
ibaBM-DP được sử dụng để thu thập dữ liệu trong mạng Profibus DP thong qua phần mềm ibaPDA. Thiết bị có thể kết nối với hai mạng Profibus độc lập thông qua hai kết nối Profibus. Tốc độ truyền dẫn lên tới 12 Mbit/s.
 |
Mô tả
- Trạm trung gian chuyển đổi dữ liệu từ Profibus sang IbaNet
- Đón dữ liệu trực tiếp trên đường mạng với tốc độ lên đến 1ms
- 2 cổng kết nối Profibue tốc độ lên đến 12 Mbit/s
- Cấu hình lên đến 16 trạm Profibus ảo để lấy dữ liệu từ PLC
- Tốc độ truyền dữ liệu lên đến 4060 Bytes trên 1 chu kì cáp quang
- Cấu hình đơn giản
- Có thể cấu hình tốc độ lấy mẫu tùy thuộc vào tính chất dữ liệu
- Kết nối Ethernet cho cấu hình thiết bị
- Hỗ trợ Request-S7, FM458-Request và TDC-Request
- Phân tích được các thông số trên đường mạng Profibus
- Có thể kết nối trong hệ mạng vòng
- ibaNet 3Mbit, 32Mbit, 32Mbit Flex
|
2. Module chuyển đổi PROFINET ibaBM-PN :
ibaBM-PN là dùng thu thập vòng dữ liệu trao đổi giữa bộ điều khiển Profinet và thiết bị PN.
 |
Mô tả
- 2 thiết bị độc lập để kết nối với 1 hoặc 2 line PROFINET
- Tốc độ truyền dữ liệu lên đến 1440 Bytes trên 1 chu kì cáp quang
- Mỗi PN có 2 port switch.
- Điều chỉnh linh động tốc độ lấy mẫu và định dạng dữ liệu với 32Mbit Flex
- Hỗ trợ NetLoad Class III & MRP Client
- Hỗ trợ PROFINET IO specification V2.3; based on ERTEC 200p
- Hỗ trợ conformance class C; RT und IRT (≥250µs)
- ibaNet protocol 32Mbit Flex
|
3. Module chuyển đổi cho driver bus DDCS của ABB ibaBM-DDCS :
ibaBM-DDCS là thiết bị dùng để kết nối thiết bị ABB với hệ thống ibaPDA, thu thập và truyền dẫn dữ liệu đến hệ thống ibaPDA để ghi dữ liệu một cách liên tục. giao tiếp giữa ibaBM-DDCS và ibaPDA là protocol 32Mbit Flex.
 |
Mô tả
- Cấu hình và ghi dữ liệu với ibaPDA thong qua fiber optic cables (32Mbit Flex)
- Tốc độ lấy mẫu lên tới 40 kHz và dữ liệu lên tới 4060 byte
- Ghi lại các thông số và giá trị đo được bên trong biến tần
- Có thể kết nối với 15 thiết bị trên một sợi cáp quang với protocol 32Mbit Flex
|
4. Module EtherCAT ibaBM-eCAT.
ibaBM-eCAT dùng để đọc và ghi dữ liệu được truyền trên bus EtherCAT với ibaPDA.
 |
Mô tả
- Thiết bị nhỏ gọn để ghi dữ liệu giao tiếp của bus EtherCAT
- 2 EtherCAT interface cho master và slave
- Tốc độ lấy mẫu lên tới 40 kHz
- Cấu hình thong qua ibaPDA và FO (ibaFlex)
|
