Giới thiệu về đồng hồ đo lưu lượng khí hãng CS Instruments

Đồng hồ đo lưu lượng khí dạng Thermal Mass hãng CS Instruments thiết kế dạng phân tán nhiệt độ và phương pháp nhiệt độ không đổi liên tục để đo lưu lượng khí.

Khí chảy qua nguồn nhiệt của TMFM và hấp thụ nhiệt của nguồn nhiệt, làm cho nguồn nhiệt mát đi. Lưu lượng càng cao lượng nhiệt hấp thụ càng nhiều. Lượng nhiệt tản ra từ nguồn nhiệt tỉ lệ thuận với lưu lượng khối lượng và đặc tính nhiệt của nó.Do đó, việc đo dữ liệu truyền nhiệt có thể tính toán được lưu lượng của lưu chất

TMFM được thiết kế theo dõi và đo chính xác lưu lượng của khí sạch mà không phụ thuộc vào nhiệt độ

Đồng hồ đo lưu lượng dạng Thermal Mass có 2 loại lắp là insertion và inline:


insertion	inline

Ưu điểm của đồng hồ đo lưu lượng khí dạng Thermal Mass

Đo lựu lượng khí trực tiếp với các đơn vị đo như : Nm3/h, Nm/s lbs/min…
Tích hợp cả đo nhiệt độ và áp suất
Có khả năng đo trong môi trường áp suất thấp và lưu lượng rất nhỏ
Dùng để đo được các loại khí kỹ thuật như: Air, Argon, Butane, Carbon Dioxide, Ethane, Methane, Natural Gas (NAESB gas composition), Nitrogen, Oxygen, Helium, Hydrogen, Propane, 5-gas mix (any five gases in this list equalling 100%).
Không có cơ cấu chuyển động nên có khả năng chống rung tốt và không bị làm sụt áp.
Có thể đo chính xác với lưu chất có vận tốc thấp
Có thể dùng đo cho đường ống lớn
Dễ dàng lắp đặt với 2 dạng lắp là insertion và inline
Kết nối ngoại vi thông qua các giao tiếp RS 485 Modbus, HART communication protocols, BACnet MS/TP, Ethernet Modbus TCP, Profibus DP, DeviceNet
Sử dụng trong các môi trường khắc nhiệt với tiêu chuẩn chống cháy nổ ATEX approval ATEX II 2G Ex d IIC T4
Có thể sử dụng cho các đường ống với áp suất max 100bar và nhiệt độ max 180oC

Nhược điểm của đồng hồ đo lưu lượng khí dạng Thermal mass

Chỉ dùng được cho khí sạch, không dùng cho khí mài mòn

Ứng dụng đo

Đo lưu lượng khí nén
Đo lưu lượng khí gas
Đo lưu lượng khí Nitrogen
Đo lưu lượng Argon
Đo lưu lượng khí CO2
Đo lưu lượng khí oxy (O2)
Đo lưu lượng Helium
Đo lưu lượng Hydrogen
Đo lưu lượng Methane
Đo lưu lượng Propane

Bảng lưu lượng

Flow Ranges - Insertion Meters
Pipe Diameter	SCFM	MSCFD	NM3/H
1.5" (40mm)	0 - 354	0 - 510	0 - 558
2" (50mm)	0 - 583	0 - 840	0 - 920
2.5” (63mm)	0 - 830	0 - 1,310	0 - 1,200
3" (80mm)	0 - 1,280	0 - 1,840	0 - 2,020
4” (100mm)	0 - 2,210	0 - 3,180	0 - 3,480
6" (150mm)	0 - 5,010	0 - 7,210	0 - 7,910
8" (200mm)	0 - 8,680	0 - 12,500	0 - 13,700
10" (250mm)	0 - 13,600	0 - 19,600	0 - 21,450
12" (300mm)	0 - 19,400	0 - 27,900	0 - 30,600

Flow Ranges - Inline Meters
Pipe Diameter	SCFM	MSCFD	NM3/H
0.75”	0 - 93	0 - 134	0 - 146
1”	0 - 150	0 - 216	0 - 237
1.25”	0 - 260	0 - 374	0 - 410
1.5"	0 - 354	0 - 510	0 - 558
2"	0 - 583	0 - 840	0 - 920
2.5”	0 - 830	0 - 1,310	0 - 1,200
3"	0 - 1,280	0 - 1,840	0 - 2,020
4”	0 - 2,210	0 - 3,180	0 - 3,480
6"	0 - 2,500	0 - 3,600	0 - 3,950

Các loại đồng hồ đo lưu lượng khí hãng CS Instruments

Đồng hồ đo lưu lượng khí nén, khí gas VA 500

VA500 dùng để đo, giám sát và phân tích lượng tiêu thụ khi nén, khí gas.

Ưu điểm của VA 500

Đo lưu lượng ra một cách tực tiếp
Độ chính xác cao
Áp suất và nhiệt độ được bù theo nguyên lý dòng nhiệt
Tháo lắp một cách dễ dạng thông qua van bi ½”
Không phụ kiện rời, dễ dạng cho việc bảo trì, bảo dưỡng
Có thể sử dụng cho khí nén hoặc khí không ăn mòn như Nitrogen, oxy, Argon..

Thông số kỹ thuật:

Ngõ ra 4-20mA, Modbus RTU, Pulse..
Option interface Modbus TCP (Ethernet), PoE, M-Bus
Áp suất lên tới 50 bar
Dãi nhiệt độ ~110^oC
Tiêu chuẩn bảo vệ IP65
Tích hợp màn hình hiển thị
Có thể sử dụng cho đường ống lên tới 40”
Dễ dàng lắp đặt
Cài đặt dễ dạng thông qua màn hình hiển thị
Tương tích cho khí có vận tốc lên tới 224 Nm/s
Độ chính xác cao với sai số ± 1.5% or ± 1%

Order No

DESCRIPTION	ORDER NO.
VA 500 flow sensor in basic version: Standard (92.7 m/s), probe length 220 mm, without display	0695 5001
Bi-directional measurement - includes 2 x 4…20 mA analo- gueue outputs and 2x pulse outputs. These do not apply to Ethernet (PoE) and M-Bus	Z695 6000
Options for VA 500:
Display	Z695 5000
Max version (185 m/s)	Z695 5003
High-speed version (224 m/s)	Z695 5002
Low-speed version (50 m/s)	Z695 5008
1% accuracy of m.v. ± 0.3 % of f.s.	Z695 5005
Ethernet interface for VA 500/520 and FA 500	Z695 5006
Ethernet interface PoE for VA 500/520 and FA 500	Z695 5007
M-Bus board for VA 500/520 and FA 500	Z695 5004
Probe length 120 mm	ZSL 0120
Probe length 160 mm	ZSL 0160
Probe length 300 mm	ZSL 0300
Probe length 400 mm	ZSL 0400
Probe length 500 mm	ZSL 0500
Probe length 600 mm	ZSL 0600
G 1/2″ NPT male thread	Z695 5015
High-pressure protection recommended for installation from 10 to 50 bar (for VA 400/500)	0530 1105
ISO calibration certificate (5 calibration points) for VA sen- sors	3200 0001
Gas type: (specify gas type when placing order)	Z695 5009
Gas mixture: (specify gas mixture when placing order)	Z695 5010
Real gas adjustment	3200 0015
Special cleaning oil and grease free (e.g. for oxygen appli- cations)	0699 4005
LABS and silicone-free version including cleaning oil and grease-free	0699 4007
Additional calibration curve stored in the sensor (can be selected via display)	Z695 5011
Certificate of origin	Z695 5012

Datasheet (pdf)

Manual (pdf)

Đồng hồ đo lưu lượng khí nén, khí gas VA 520

VA520 dùng để đo, giám sát và phân tích lượng tiêu thụ khi nén, khí gas.

Ưu điểm của VA 520

Đo lưu lượng ra một cách tực tiếp
Độ chính xác cao
Áp suất và nhiệt độ được bù theo nguyên lý dòng nhiệt
Lắp đặt dễ dạng với mắt bích tích hợp
Không phụ kiện rời, dễ dạng cho việc bảo trì, bảo dưỡng
Có thể sử dụng cho khí nén hoặc khí không ăn mòn như Nitrogen, oxy, Argon..

Thông số kỹ thuật:

Ngõ ra 4-20mA, Modbus RTU, Pulse..
Option interface Modbus TCP (Ethernet), PoE, M-Bus
Áp suất lên tới 40 bar
Dãi nhiệt độ -30~80^oC
Tiêu chuẩn bảo vệ IP65
Tích hợp màn hình hiển thị
Có thể sử dụng cho mặt bích DN8-80
Dễ dàng lắp đặt
Cài đặt dễ dạng thông qua màn hình hiển thị
Tương tích cho khí có vận tốc lên tới 224 Nm/s
Độ chính xác cao với sai số ± 1.5% or ± 1%

Order Code

DESCRIPTION	ORDER NO.
VA 520 flow meter with integrated DN 15 measuring section with flange	0695 2521
VA 520 flow meter with integrated DN 20 measuring section with flange	0695 2522
VA 520 flow meter with integrated DN 25 measuring section with flange	0695 2523
VA 520 flow meter with integrated DN 32 measuring section with flange	0695 2526
VA 520 flow meter with integrated DN 40 measuring section with flange	0695 2524
VA 520 flow meter with integrated DN 50 measuring section with flange	0695 2525
VA 520 flow meter with integrated DN 65 measuring section with flange	0695 2527
VA 520 flow meter with integrated DN 80 measuring section with flange	0695 2528
Bi-directional measurement - includes 2 x 4…20 mA analogueue outputs and 2x pulse outputs. These do not apply to Ethernet (PoE) and M-Bus	Z695 6000
High-pressure version PN 40	Z695 0411
ANSI flange 150 Ibs (instead of DIN flanges)	Z695 5013
ANSI flange 300 Ibs (instead of DIN flanges)	Z695 5014

Measuring ranges:
Low-Speed (50 m/s)	Z695 0520
Standard (92.7 m/s)	Z695 0521
High-Speed (224 m/s)	Z695 0522

Options:
Special measuring range for VA 520 on customer request	Z695 4006
1% accuracy of m.v. ± 0.3 % of f.s.	Z695 5005
Ethernet interface for VA 500/520 and FA 500	Z695 5006
Ethernet interface PoE for VA 500/520 and FA 500	Z695 5007
M-Bus board for VA 500/520 and FA 500	Z695 5004

ISO calibration certificate (5 calibration points) for VA sensors	3200 0001
Gas type: (specify gas type when placing order)	Z695 5009
Gas mixture: (specify gas mixture when placing order)	Z695 5010
Real gas adjustment	3200 0015
Special cleaning oil and grease free (e.g. for oxygen applications)	0699 4005
LABS and silicone-free version including cleaning oil and grease-free	0699 4007
Additional calibration curve stored in the sensor (can be selected via display)	Z695 5011
Certificate of origin	Z695 5012

Datasheet (pdf)

Manual (pdf)

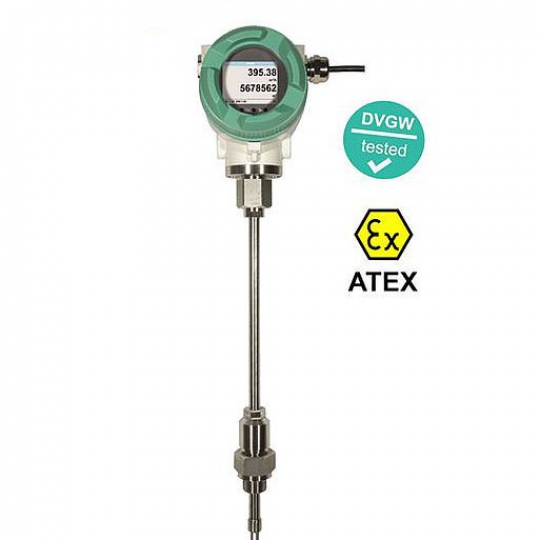

Đồng hồ đo lưu lượng khí nén, khí gas VA 550

VA550 dùng để đo, giám sát và phân tích lượng tiêu thụ khi nén, khí gas.

Ưu điểm của VA 550

Tất cả các part đều được làm bằng thép không rỉ, dùng cho các ứng dụng có yêu cầu cao về tiêu chuẩnvệ sinh và chất lượng bề mặt
Tiêu chuẩn ATEX phù hợp cho các loại khí dễ cháy nổ như Gas, H2, biogas..
Đo lưu lượng ra một cách tực tiếp
Độ chính xác cao
Áp suất và nhiệt độ được bù theo nguyên lý dòng nhiệt
Tháo lắp một cách dễ dạng thông qua van bi ½”
Không phụ kiện rời, dễ dạng cho việc bảo trì, bảo dưỡng
Có thể sử dụng cho khí nén hoặc khí không ăn mòn như Nitrogen, oxy, Argon..

Thông số kỹ thuật:

Ngõ ra 4-20mA, Modbus RTU, Pulse..
Option interface Modbus TCP (Ethernet), PoE, M-Bus
Áp suất lên tới 100 bar
Dãi nhiệt độ 180^oC
Tiêu chuẩn bảo vệ IP67
Tích hợp màn hình hiển thị
Có thể sử dụng cho đường ống DN20-200
Dễ dàng lắp đặt
Cài đặt dễ dạng thông qua màn hình hiển thị
Tương tích cho khí có vận tốc lên tới 224 Nm/s
Độ chính xác cao với sai số ± 1.5% or ± 1%

Datasheet (pdf)

Manual (pdf)

Đồng hồ đo lưu lượng khí nén, khí gas VA 570

VA570 dùng để đo, giám sát và phân tích lượng tiêu thụ khi nén, khí gas.

Ưu điểm của VA 570

Tất cả các part đều được làm bằng thép không rỉ, dùng cho các ứng dụng có yêu cầu cao về tiêu chuẩn vệ sinh và chất lượng bề mặt
Tiêu chuẩn ATEX phù hợp cho các loại khí dễ cháy nổ như Gas, H2, biogas..
Đo lưu lượng ra một cách tực tiếp
Độ chính xác cao
Áp suất và nhiệt độ được bù theo nguyên lý dòng nhiệt
Dễ dàng lắp đặt và tháo lắp cảm biến khỏi thiết bị đo, bộ phận đo có thể được giữ nguyên tại ống để vệ sinh và hiệu chuẩn cảm biến
Không phụ kiện rời, dễ dạng cho việc bảo trì, bảo dưỡng
Có thể sử dụng cho khí nén hoặc khí không ăn mòn như Nitrogen, oxy, Argon..

Thông số kỹ thuật:

Ngõ ra 4-20mA, Modbus RTU, Pulse..
Option interface Modbus TCP (Ethernet), PoE, M-Bus
Áp suất lên tới 40 bar
Dãi nhiệt độ 180^oC
Tiêu chuẩn bảo vệ IP67
Tích hợp màn hình hiển thị
Có thể sử dụng cho đường ống DN15-80
Dễ dàng lắp đặt
Cài đặt dễ dạng thông qua màn hình hiển thị
Tương tích cho khí có vận tốc lên tới 224 Nm/s
Độ chính xác cao với sai số ± 1.5% or ± 1%

Order Code

DESCRIPTION	ORDER NO.
VA 570 flow meter with integrated 1/2" measuring section	0695 0570 + order code A_…R_
VA 570 flow meter with integrated 3/4" measuring section	0695 0571
VA 570 flow meter with integrated 1" measuring section	0695 0572
VA 570 flow meter with integrated 1 1/4" measuring section	0695 0573
VA 570 flow meter with integrated 1 1/2" measuring section	0695 0574
VA 570 flow meter with integrated 2" measuring section	0695 0575
VA 570 flow meter with integrated DN 15 measuring section with flange	0695 2570
VA 570 flow meter with integrated DN 20 measuring section with flange	0695 2571
VA 570 flow meter with integrated DN 25 measuring section with flange	0695 2572
VA 570 flow meter with integrated DN 32 measuring section with flange	0695 2573
VA 570 flow meter with integrated DN 40 measuring section with flange	0695 2574
VA 570 flow meter with integrated DN 50 measuring section with flange	0695 2575
VA 570 flow meter with integrated DN 65 measuring section with flange	0695 2576
VA 570 flow meter with integrated DN 80 measuring section with flange	0695 2577

Further accessories:
Closing cap for measuring section in aluminium	0190 0001
Closing cap for measuring section stainless steel 1.4404	0190 0002
Connection cable for probes 5 m with open ends	0553 0108
Connection cable for probes 10 m with open ends	0553 0109
Ethernet connection cable length 5 m, M12 plug x-coded (8 pin) to RJ 45 plug	0553 2503
Ethernet connection cable length 10 m, M12 plug x-coded (8 pin) to RJ 45 plug	0553 2504
Mains unit in wall housing for maximum 2 sensors of the series VA/FA 5xx, 100-240 V, 23 VA, 50-60 Hz / 24 VDC, 0.35 A	0554 0110
ISO calibration certificate at 5 measuring points for VA sensors	3200 0001
Additional calibration point (point freely selectable) Volume flow	0700 7720
CS Service Software VA 550 incl. interface cable to PC (USB) and power supply - for configuration / parametrisa- tion of VA 550	0554 2007
PNG cable screwing - standard VA 550/570	0553 0552
PNG cable screwing - for ATEX version VA 550/570	0553 0551

Datasheet (pdf)

Manual (pdf)

Đồng hồ đo lưu lượng khí nén, khí gas VD500

Dùng để đo lưu lượng khí nén có hơi ẩm ướt.

VD 500 tích hợp cảm biến đo chênh áp chính xác .đo áp suất phụ thuộc vào vận tốc của khí, do đó dễ dàng xác định được lưu lượng khí bằng đường kính ống. việc bổ sung nhiệt độ, áp suất tuyệt đối và tính toán tỷ trọng liên quan cho phép thực hiện cho nhiều loại khí khác nhau, với các dãi nhiệt độ và áp suất khác nhau

Chức năng của VD 500

- Đặc biệt tương thích cho lưu lượng rất cao

- Thời gian đáp ứng cực nhanh : 100ms

- Hiển thị lưu lượng tức thời, lưu lượng tổng, nhiệt độ và áp suất

- Đo ở nhiệt độ cao ~180^oC

- Đo cho nhiều loại khí khác nhau

- Có thể dùng cho đường ống DN20 ~ DN500

- Lắp đặt thông qua van bi ½”

- Giao tiếp RS485 (Modbus RTU), 4-20mA

Thông số kỹ thuật VD 500
Dãi đo	~224m/s/600m/s
Lưu chất đo	Không khí, khí Gas
Độ chính xác	± 1.5% of m.v. ± 0.3% of f.s.(20...224 m/s) ± 1.5% of m.v. (> 224 m/s)
Nguyên lý đo	Chênh áp
Thời gian đáp ứng	T 99: <1 sec
Nhiệt độ lưu chất	-30^oC….180^oC
Áp suất làm việc	Max 20 bar
Nhiệt độ môi trường	-30^oC….70^oC
Kết nối	G1/2” ISO 228
Nguồn cấp	18-36 VDC
Ngõ ra	RS 485 ( Modbus RTU), 4-20mA Option : Ethernet interface, M-Bus

Order No:

Description	Order no
VD 500 flow sensors	0690 5001 + Order code A_...K_
Accessories
ISO calibration certificate	3200 0001
High- pressure protection	0530 1117
