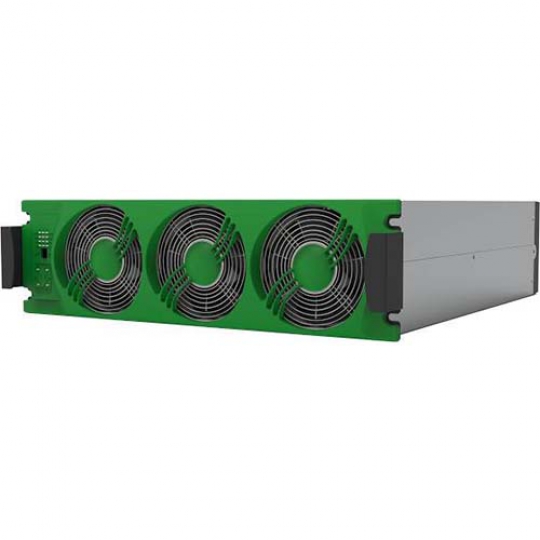

Hercules T451970528 hãng CET-Power

THÔNG SỐ CHUNG

Hercules 20 kVA/kW – 3 cổng

Mã sản phẩm

T451970528

Cấu trúc cổng nguồn

2 cổng AC và 1 cổng DC

MTBF / Phương pháp làm mát

240.000 giờ / Làm mát cưỡng bức

Hiệu suất điển hình

96%, được SGS chứng nhận tại mức tải 45%

Thiết kế đáp ứng hệ thống dự phòng thực sự

3 cấp ngắt tại đầu ra AC và cổng DC; 4 cấp ngắt tại đầu vào AC

Khả năng chịu rung

Theo GR63: rung tại nơi lắp đặt 0–100 Hz, 0,1 g; rung khi vận chuyển 5–100 Hz, 0,5 g và 100–500 Hz, 1,5 g; có thử nghiệm rơi

Điều kiện lắp đặt

Thiết kế để lắp trong môi trường IP20 hoặc IP21. Khi có bụi hoặc tác nhân ăn mòn, cần biện pháp bảo vệ phù hợp như lọc không khí

Độ cao không cần giảm công suất

1.500 m so với mực nước biển; trên mức này, giảm 0,8% công suất mỗi 100 m

Nhiệt độ và độ ẩm vận hành

−20 đến +65°C; giảm công suất trong khoảng +40 đến +65°C. RH tối đa 95% trong 96 giờ/năm, không ngưng tụ. Thử nghiệm theo ETS300-019-2-3, Class 3.1

Nhiệt độ và độ ẩm lưu kho

−40 đến +70°C; RH tối đa 95% trong 96 giờ/năm, không ngưng tụ. Thử nghiệm theo ETS300-019-2-1, Class 1.2

Nhiệt độ và độ ẩm vận chuyển

−40 đến +70°C; RH tối đa 95% trong 96 giờ/năm, không ngưng tụ. Thử nghiệm theo ETS300-019-2-2, Class 3.1

Vật liệu vỏ

Thép phủ hợp kim nhôm–kẽm ALU ZINC; mặt trước sơn đen RAL9005

Quản lý nhiệt độ bên trong và ngắt bảo vệ

Có

Thời gian trễ khởi động

20–40 giây, tùy số lượng module được lắp đặt

Cách ly điện galvanic

Không

CỔNG AC ĐẦU VÀO

Công suất tối đa

20 kVA / 20 kW, hai chiều

Khả năng cấp ngược công suất, tại PF = 0,9

150% trong 15 giây; 130% trong 30 giây; 120% trong 60 giây; 110% liên tục

Điện áp danh định

3 × 380 / 400 / 415 VAC + trung tính, hệ 5 dây

Dải điện áp

150–275 VAC giữa pha và trung tính; giảm công suất khi điện áp dưới 220 VAC

Dải chấp nhận nguồn AC trước khi chuyển sang DC

Có thể điều chỉnh

Hệ số công suất tại công suất định mức

> 99%, tương đương > 0,99

Tần số lựa chọn / Dải đồng bộ

50 hoặc 60 Hz / 30–70 Hz, có thể điều chỉnh

Dòng ngắn mạch cấp ngược mỗi pha

53 A trong 20 ms; 38 A RMS trong 15 giây

CỔNG DC – PIN/ẮC QUY

Công suất tối đa

20 kW, hai chiều

Điện áp danh định

−204 VDC / 0 VDC / +204 VDC; điểm 0 V nối với trung tính AC

Dải điện áp

Nhánh âm: −170 đến −240 VDC; điểm giữa: 0 VDC; nhánh dương: +170 đến +240 VDC

Dòng điện danh định tại 408 VDC

52 A

Dòng đầu vào tối đa trong 15 giây

67 A

Độ gợn điện áp

< 400 mV RMS

Giới hạn điện áp đầu vào

Người dùng có thể lựa chọn

CỔNG AC ĐẦU RA

Công suất tối đa

20 kVA / 20 kW, hai chiều

Điện áp danh định

3 × 380 / 400 / 415 VAC + trung tính, hệ 5 dây

Khả năng quá tải, tại PF = 0,9

150% trong 15 giây; 130% trong 30 giây; 120% trong 60 giây; 110% liên tục

Khả năng cấp dòng để loại trừ ngắn mạch

5 × In trong 20 ms, chỉ khi có nguồn AC đầu vào; có kiểm soát và quản lý biên độ

Dòng ngắn mạch mỗi pha khi dùng pin/ắc quy

61 A trong 20 ms; 43,5 A RMS trong 15 giây

Hệ số công suất tải cho phép

Theo datasheet: đủ công suất định mức từ PF = 0 tải cảm đến PF = 0 tải dung

Tần số / Độ chính xác tần số

50–60 Hz / 0,03%

Tổng độ méo hài với tải thuần trở

< 1,5%

Thời gian phục hồi khi tải thay đổi đột ngột

0,4 ms

Dòng điện danh định mỗi pha — In

29 A

Hệ số đỉnh tại công suất danh định

2,8 : 1

ĐẶC TÍNH CHUYỂN NGUỒN

Thời gian gián đoạn điện áp tối đa / Tổng thời gian điện áp quá độ tối đa

0 giây / 0 giây

HIỂN THỊ VÀ GIÁM SÁT

Hiển thị trạng thái

Đèn LED dạng sơ đồ tổng quan

Ngõ ra cảnh báo / Giám sát

Thông qua bộ điều khiển Pegasus; tham khảo datasheet Pegasus

TIÊU CHUẨN VÀ CHỨNG NHẬN

An toàn

EN 62040-1-1

Tương tác với lưới điện

Synergrid C10-11, EN50549, áp dụng đến 240 kW

Tương thích điện từ — EMC

EN 55022 (A), EN 61000-4-2/3/4/5/6/8

Phân loại chức năng

VFI-SS-111

THÔNG SỐ CƠ KHÍ

Kích thước rộng × cao × sâu

19 inch × 3U × 572 mm

Khối lượng

24 kg

Đầu nối AC / Đầu nối DC

Đầu nối dạng lá cắm rút / Đầu nối dạng lá cắm rút
