HMI Inview Slot - T602004110, Inview S - T602004100, Inview X - T602004200, Inview X+ - T602004220, Inview XC - T602004140, hãng CET-Power

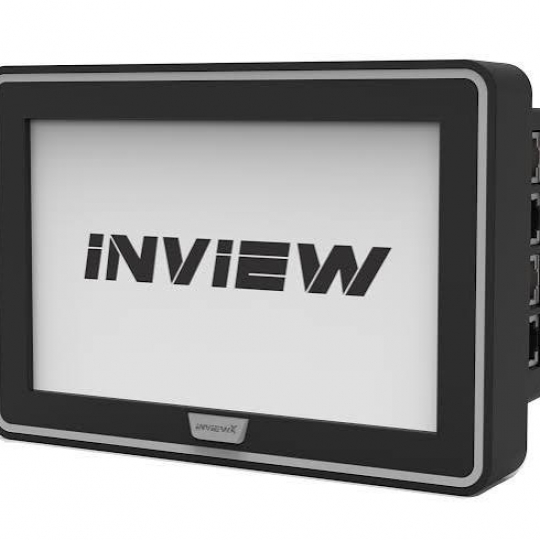

Inview X+ là bộ giám sát và điều khiển thế hệ mới, được thiết kế cho các hệ thống nguồn Bravo 10, Bravo 25, Sierra 10, Sierra XC, Sierra 25 và Prisma. Thiết bị kết hợp bộ xử lý hiệu năng cao, giao diện màn hình cảm ứng trực quan và kết nối bảo mật, giúp người dùng dễ dàng truy cập dữ liệu hệ thống qua màn hình LCD và giao diện web nâng cao khi kết hợp với phần mềm Inview.
Cấu hình linh hoạt, đáp ứng yêu cầu điều khiển riêng của hạ tầng năng lượng.
Giám sát tổng thể: Màn hình chính tổng hợp thông tin về công suất hệ thống, trạng thái module, ắc quy và các sự kiện, giúp người vận hành nắm bắt nhanh chóng tình trạng hệ thống nguồn.

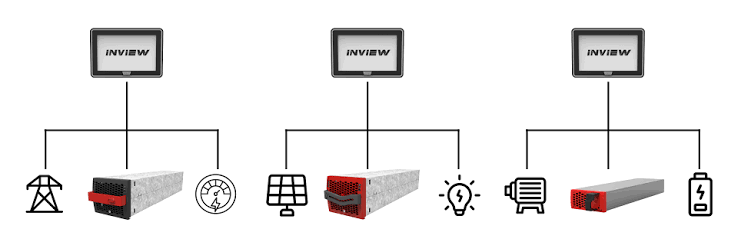

Tăng cường khả năng kết nối: Các cổng Ethernet hỗ trợ giao tiếp từ xa, truy cập giao diện web và kết nối các phụ kiện như Measure Box Battery (MBB), Power Extension Kit (PEK) và Gateway (GW), giúp tích hợp và điều khiển hệ thống thuận tiện.
Tùy chỉnh cấu hình: Các công cụ nâng cao trên giao diện cho phép truy cập trực tiếp vào tệp thiết lập và thông số cấu hình của các module được kết nối, mang lại khả năng tùy chỉnh toàn diện và vận hành linh hoạt.
An ninh mạng và hiệu năng: Các giao thức bảo mật tích hợp cùng bộ xử lý bốn nhân mạnh mẽ giúp thao tác nhanh chóng và bảo vệ hiệu quả các hệ thống quan trọng.
|

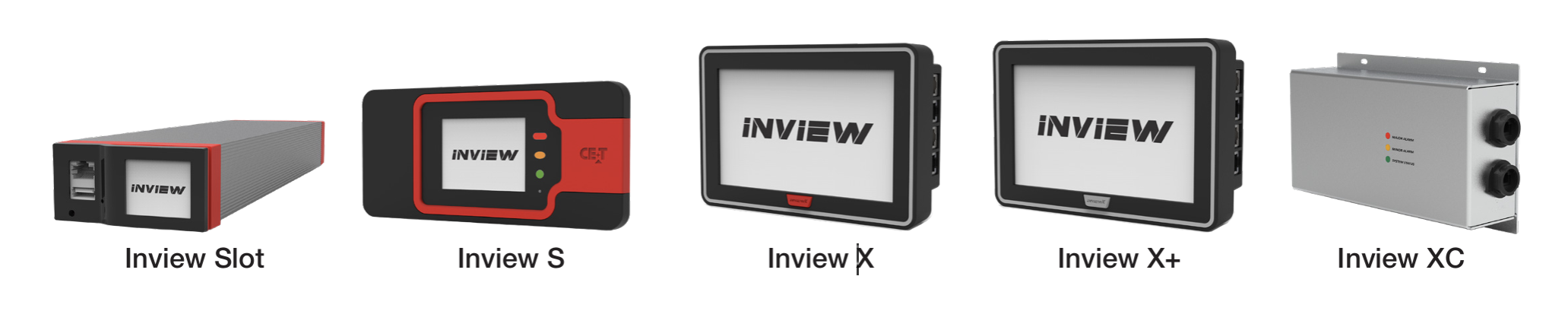

Thông số |
Inview Slot |
Inview S |
Inview X |
Inview X+ |
Inview XC |
|---|---|---|---|---|---|
|
Màn hình |
Cảm ứng điện trở 1,8″ |
Cảm ứng điện dung 2,8″ |
Cảm ứng điện dung 7″ |
Cảm ứng điện dung 7″ |
Không có màn hình; bảo vệ IP65 |
|
Cổng giao tiếp |
1 Ethernet; 1 RS485; 1 CAN; 1 USB |
1 Ethernet; 1 RS485; 1 CAN; 1 USB |
3 Ethernet; 1 RS485; 1 CAN; 2 USB |
3 Ethernet; 1 RS485; 1 CAN; 2 USB |
1 Ethernet; 1 RS485; 1 CAN; 1 đầu nối 19 chân |
|
Đầu vào số / đầu ra rơ le |
2 / 2 |
2 / 2 |
2 / 2 |
2 / 2 |
2 / 2 |
|
Phụ kiện hỗ trợ |
MBB 60 V và 500 V |
MBB 60 V và 500 V |
MBB 60 V và 500 V |
MBB 60 V và 500 V |
MBB sử dụng nguồn cấp ngoài |
|
Còi báo tích hợp |
Có |
Có |
Có |
Có |
Không |
|
Kiểu lắp đặt |
Shelf 1U |
Thanh DIN / mặt bảng / cửa tủ |
Mặt bảng / cửa tủ |
Mặt bảng / cửa tủ |
Cột / tường / mặt bảng / cửa tủ |
|
Nguồn cấp |
Từ shelf: 48 VDC, dải 40–60 VDC; hoặc nguồn ngoài: 12 VDC, dải 10–14 VDC |
Nguồn ngoài 12 VDC, dải 10–14 VDC |
Hai ngõ nguồn ngoài dự phòng 48 VDC, dải 40–60 VDC |
Hai ngõ nguồn ngoài dự phòng 12 / 24 / 48 VDC, dải 12–60 VDC |
Nguồn nội bộ 12 VDC từ các module |
|
Công suất tiêu thụ |
6 W |
5 W |
17 W |
17 W |
5 W |
|
Nhiệt độ hoạt động |
−20 đến +50°C |
−20 đến +50°C |
−20 đến +65°C |
−20 đến +65°C |
−20 đến +65°C |
|
CPU |
NXP i.MX 6UltraLite |
NXP i.MX 6UltraLite |
NXP i.MX 6UltraLite |
NXP i.MX 6QuadPlus |
NXP i.MX 6UltraLite |
|
Nhân xử lý |
1 × ARM Cortex-A7 |
1 × ARM Cortex-A7 |
1 × ARM Cortex-A7 |
4 × ARM Cortex-A9 |
1 × ARM Cortex-A7 |
|
Tần số CPU |
528 MHz |
528 MHz |
528 MHz |
996 MHz |
528 MHz |
|
GPU tích hợp |
Không |
Không |
Không |
Có |
Không |
|
RAM |
512 MB |
512 MB |
512 MB |
1 GB |
512 MB |
|
Bộ nhớ eMMC |
2 × 4 GB |
2 × 4 GB |
2 × 4 GB |
2 × 8 GB |
2 × 4 GB |
|
Kích thước rộng × cao × sâu |
87 × 42 × 331 mm |
180 × 83 × 31 mm |
187 × 128 × 54 mm |
187 × 128 × 54 mm |
312 × 71 × 155 mm |
|
Khối lượng |
650 g |
240 g |
725 g |
725 g |
2,5 kg |
|
Mã sản phẩm |
T602004110 |
T602004100 |
T602004200 |
T602004220 |
T602004140 |
Ghi chú: Các cổng Ethernet có tốc độ 100 Mbps, hỗ trợ tự động thương lượng. MBB là phụ kiện Measure Box Battery.
Giao thức và chức năng dùng chung cho cả 5 phiên bản
|
Hạng mục |
Khả năng hỗ trợ |
|---|---|
|
Giao thức truyền thông |
Modbus RS485, Modbus TCP, SNMP v1/v2c/v3, HTTP/HTTPS |
|
Giao diện web nâng cao |
Giám sát và cấu hình hệ thống |
|
Cảnh báo và thông báo email |
Có; SMTP và SNMP trap |
|
Tùy chỉnh cảnh báo, thông báo |
Có |
|
Chức năng dịch ngôn ngữ |
Có |
|
Giám sát thời gian thực |
Có |
|
Nhật ký sự kiện |
Có |
|
Ghi dữ liệu tùy chỉnh |
Có, theo yêu cầu |
|
Gán chức năng đầu vào số |
Có |
|
Gán chức năng rơ le cảnh báo |
Có |
|
Modbus |
RS485 và TCP; chức năng đọc/ghi theo yêu cầu |
|
SNMP |
v1, v2c và v3; chức năng đọc/ghi theo yêu cầu |
|
API dựa trên HTTP |
Có |
|
Mã hóa kết nối |
HTTPS hoặc SSL/TLS, theo yêu cầu |
