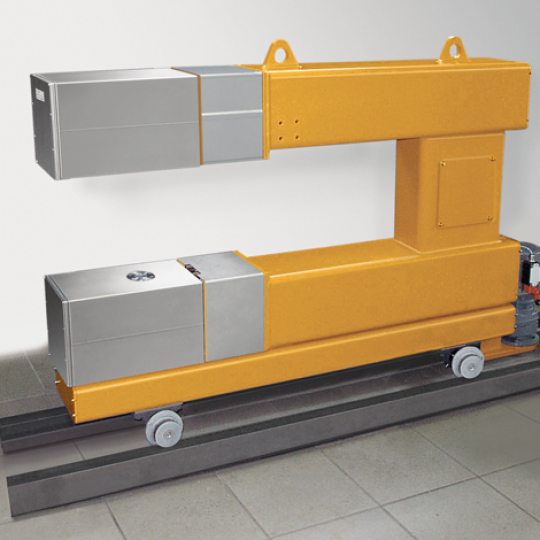

Hệ thống đo độ dày bằng tia X Rayonic RX-40, RX-60
Hệ thống đo độ dày RX-40 / RX-60 của Rayonic là thiết bị đo độ dày không tiếp xúc sử dụng tia X-ray. Các thiết bị đo độ dày bằng tia X dòng RX-40 và RX-60 của Rayonic ngày càng được lắp đặt phổ biến trong các nhà máy cán nhôm nguội, cán ấm và cán lá mỏng. Trong ngành thép, các thiết bị này đặc biệt phù hợp để đo dải thép mỏng, thường được lắp đặt trong các dây chuyền gia công và xử lý.
Đầu đo (gauge head) của dòng RX-40 và RX-60 có nhiều kích thước khác nhau nhằm đáp ứng các giới hạn không gian và yêu cầu lắp đặt của từng loại máy cán và dây chuyền sản xuất.
Các phiên bản tiêu chuẩn bao gồm:
Hai dòng RX-40 và RX-60 chỉ khác nhau ở bộ phát cao áp (high voltage generator), cho phép tối ưu dải đo và độ chính xác theo yêu cầu ứng dụng cụ thể.
Tất cả các model đều sử dụng ống tia X kim loại-gốm (metal-ceramic X-ray tubes) bền bỉ, cùng mạch cao áp được vận hành ở mức thấp hơn giới hạn cực đại, giúp tăng đáng kể tuổi thọ thiết bị.
Phiên bản tiêu chuẩn gồm thiết bị đo và trạm điều khiển độc lập (stand-alone operator station).
Ngay cả ở cấu hình cơ bản, hệ thống vẫn có đầy đủ giao diện kết nối để tích hợp vào môi trường tự động hóa của máy cán và dây chuyền xử lý.
Đối với hệ thống nâng cao, công nghệ client–server cho phép triển khai nhiều cấu hình linh hoạt, bao gồm:
Thiết bị thích hợp để đo các loại vật liệu như:
Dưới đây là các thông số chính của RX-40 và RX-60:
|
Material |
Aluminium |
Aluminium |
Steel |
|
Application |
Foil Mill |
Cold Mill |
Process line |
|
Gauge model |
RX-40 |
RX-40 |
RX-60 |
|
X-ray source |
TS40-SL |
TS40-C |
TS60-C |
|
Parameters |
14 kV / 0,6 mA |
40 kV / 0,3 mA |
60 kV / 0,5 mA |
|
Range |
0,002 - 0,2mm |
0,1 - 8,0 mm |
0,1 - 4,0 mm |
|
Meas. gap |
100 mm |
300 mm |
300 mm |
|
Accuracy |
0,05% |
0,05% |
0,05% |
