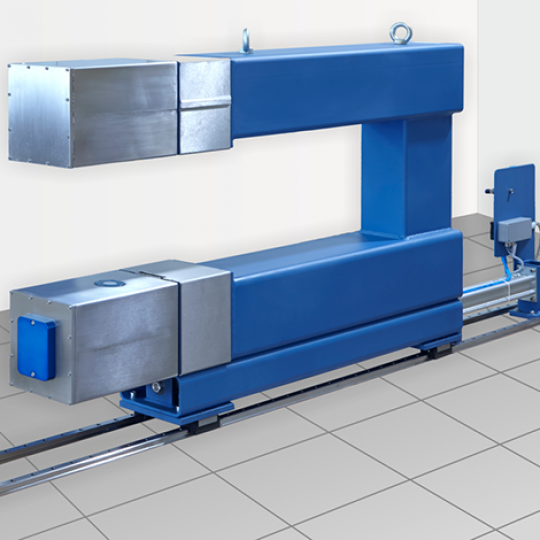

Máy đo độ dày bằng tia X RX-90, RX-120 Hãng Rayonic

Giới thiệu về hệ thống đo độ dày bằng tia X RX-90 / RX-120 Hãng Rayonic

Dòng thiết bị Rayonic RX-90 / RX-120 –là giải pháp đo độ dày tấm/đai (strip) không tiếp xúc bằng tia X (X-ray) cho các dây chuyền cán phẳng, cán nguội, cán nóng trong ngành thép và kim loại màu

Các nguồn tia X (90 kV hoặc 120 kV) tiếp tục phát huy ý tưởng thiết kế sáng tạo của Rayonic, khi tích hợp ống phát tia X, bộ tạo điện áp cao, bộ điều khiển phát xạ và kho mẫu chuẩn trong một vỏ thép không gỉ chắc chắn. Hệ thống được trang bị bộ dò độ phân giải cao, tốc độ phản hồi nhanh cùng khung chữ C có độ bền cơ học cao, tạo nên một thiết bị đo độ dày ổn định và chính xác.

Ở phiên bản đo tĩnh tại tâm dải, RX-90/120 cung cấp tín hiệu đầu vào chính xác cho việc điều khiển quá trình cán. Ngoài ra, thiết bị cũng có thể được trang bị khung chữ C quét để đo biên dạng độ dày theo chiều ngang của dải vật liệu.

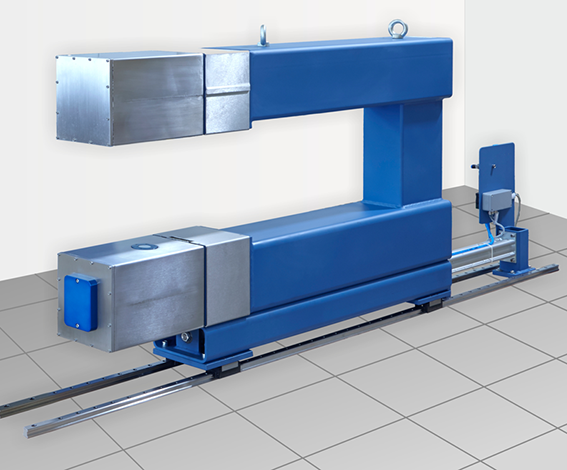

Ở cấu hình cơ bản nhất, thiết bị đo độ dày gồm khung chữ C với nguồn tia X, đầu dò và một trạm vận hành. Các phiên bản mở rộng có thể đi kèm máy chủ hiển thị để kết nối nhiều trạm vận hành và lưu trữ dữ liệu dài hạn.

Đối với các dây chuyền cán đảo chiều hoặc dây chuyền tandem, có thể kết hợp tối đa năm thiết bị đo thành một hệ thống đo đồng bộ, với giao diện điều khiển chung và khả năng kết nối với hệ thống điều khiển dây chuyền.

Nguyên lý hoạt động

• Thiết bị hoạt động theo nguyên lý tia X xuyên qua tấm/đai kim loại và đo lượng tia còn lại sau khi bị hấp thu hoặc suy giảm bởi vật liệu. Độ suy giảm phụ thuộc vào độ dày và thành phần vật liệu.
• Thiết bị có thể dùng để đo độ dày tại trung tâm (centre‐line) hoặc đo profile ngang (cross-profile) khi trang bị khung quét.

Thông số kỹ thuật nổi bật

Dưới đây là các thông số chính của RX-90 và RX-120:

Ưu điểm của máy đo độ dày tia X RX-90 và RX-120

• Không tiếp xúc: Vì đo không chạm vào vật liệu nên tránh gây ảnh hưởng tới bề mặt, phù hợp với tấm/đai kim loại nhạy bề mặt.
• Tốc độ cao và liên tục: Tốc độ đo mẫu 1 ms giúp đáp ứng phải đo trong dây chuyền tốc độ cao, phù hợp với cá nhà máy cán liên tục.
• Độ chính xác và ổn định: Với chỉ ±0,05% độ lỗi, giúp kiểm soát chất lượng tốt hơn và giảm sai lệch sản phẩm.
• Phù hợp môi trường khắc nghiệt: Thiết kế robust, housing thép không gỉ, làm mát, cách ly… giúp làm việc trong môi trường nhiều hơi nước, bụi, rung.
• Giám sát và lưu trữ dữ liệu: Có thể kết nối với server, lưu dữ liệu dài hạn, hiển thị profile và xu hướng, hỗ trợ cải tiến sản xuất.
• Ứng dụng linh hoạt: Có thể đo vật liệu thép, nhôm, đồng và các kim loại màu khác – phù hợp với nhiều loại dây chuyền cán.
