Máy đo độ dày lớp mạ Kẽm, Tin, Nickel RS-40 Rayonic

Tổng quan về máy độ độ dày lớp mạ RAYONIC RS-40

Thiết bị đo độ dày lớp phủ RS-40 sử dụng công nghệ tia X phản xạ (backscatter), cho phép đo không tiếp xúc, độ chính xác cao và liên tục độ dày của lớp phủ kim loại trên dải thép trong các dây chuyền mạ điện phân và mạ nhúng nóng.

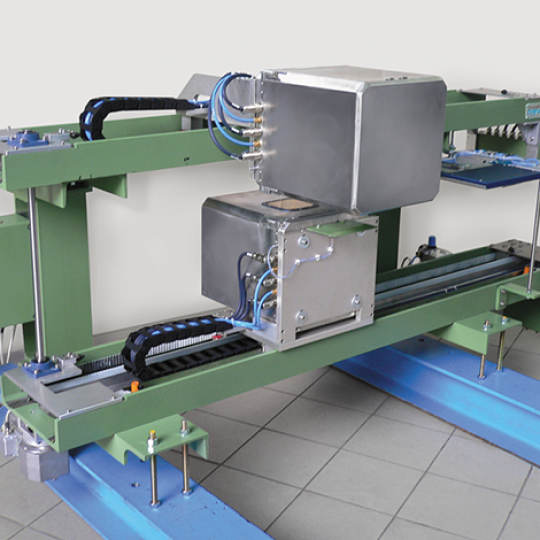

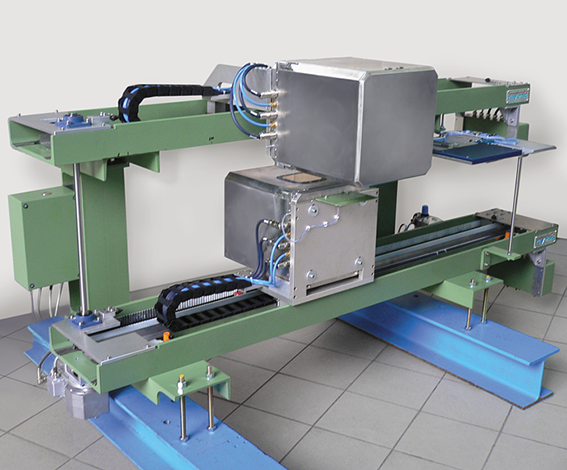

Hai đầu đo phản xạ dành cho mặt trên và mặt dưới của dải thép có thể được cung cấp trong kết cấu khung chữ O chung (O-frame) với chuyển động ngang, hoặc dưới dạng hai hệ thống riêng biệt với hai thanh ray độc lập.

• Trong cấu hình khung O, phép đo được thực hiện trực tiếp trên dải thép tự do.
• Trong cấu hình hai ray riêng, đầu đo có thể di chuyển ngang và đo tại vị trí con lăn hồi (return pulley).

Trong dây chuyền mạ kẽm nhúng nóng, hệ thống đo có thể được lắp đặt ở vị trí lạnh, ấm hoặc nóng. Sự khác biệt giữa các vị trí này chỉ nằm ở hệ thống làm mát và cách nhiệt của đầu đo cũng như các thành phần điện tử tại điểm đo.
Đối với phép đo ở vị trí nóng, các cơ cấu đo được thiết kế riêng theo yêu cầu khách hàng, đảm bảo phù hợp chính xác với đặc tính từng dây chuyền.

Giống như tất cả các nguồn và đầu dò tia X của Rayonic, các đầu đo phản xạ của RS-40 được đặt trong vỏ thép không gỉ chắc chắn, bao gồm:

• Nguồn tia X với ống phát,
• Bộ điện áp cao,
• Bộ điều khiển phát xạ và cửa chớp tia X,
• Các mô-đun đầu dò – chỉ khác nhau ở bộ lọc trước (pre-filter) tùy theo từng ứng dụng đo.

Các loại lớp phủ có thể đo được

Thiết bị RS-40 có thể đo được các lớp phủ sau:

• Kẽm và hợp kim kẽm (Zn / Ni, Zn / Al),
• Nhôm, thiếc, đồng và đồng thau,
• Niken, coban, crôm,
• Lớp phủ galvannealed.

Đối với các hợp kim, ngoài tổng độ dày lớp phủ, thiết bị còn có thể xác định thành phần phần trăm của từng nguyên tố, ví dụ như tỷ lệ kẽm và nhôm trong hợp kim Zn / Al.
Các loại lớp phủ khác có thể được cung cấp theo yêu cầu.

Thông số kỹ thuật nổi bật

Dưới đây là các thông số chính của RS-40

Đặc điểm nổi bật

• Đo không tiếp xúc, liên tục (on-line):
  Giúp kiểm soát chính xác độ dày lớp phủ ngay trong quá trình sản xuất, không cần lấy mẫu thủ công.
•  Độ chính xác và độ ổn định cao:
  Nhờ công nghệ đầu dò tiên tiến của Rayonic và thiết kế cơ khí C-frame chắc chắn, hệ thống đảm bảo độ lặp lại và ổn định lâu dài.
•  Đa năng trong ứng dụng:
  RS-40 có thể đo được nhiều loại lớp phủ khác nhau như Zn, Sn, Cr, Ni, Al, Cu, sơn phủ hữu cơ, trên nền thép hoặc nhôm.
• Tích hợp phần mềm điều khiển thông minh:
  Phần mềm Rayonic cung cấp giao diện trực quan, hiển thị bản đồ độ dày lớp phủ theo thời gian thực, cảnh báo sai lệch và hỗ trợ hiệu chuẩn dễ dàng.
• Thiết kế bền bỉ, thích hợp môi trường công nghiệp nặng:
  Toàn bộ kết cấu được chế tạo bằng thép không gỉ, chịu được nhiệt độ và rung động trong môi trường nhà máy luyện kim.

Ứng dụng điển hình

• Dây chuyền mạ kẽm, mạ thiếc, mạ crom.
• Đo lớp phủ aluminium trên thép hoặc đồng.
• Kiểm soát sơn phủ hoặc màng bảo vệ trong cán nguội và xử lý bề mặt.
• Dây chuyền foil hoặc strip trong ngành thép và nhôm.

Lợi ích khi dùng máy đo độ dày lớp mạ Rayonic RS-40

• Giảm tiêu hao vật liệu phủ nhờ kiểm soát chính xác.
• Nâng cao chất lượng và độ đồng đều sản phẩm.
• Giảm thời gian dừng máy do kiểm tra thủ công.
• Dễ dàng tích hợp vào hệ thống điều khiển dây chuyền hiện hữu (PLC/DCS).

Hệ thống Rayonic RS-40 là giải pháp lý tưởng cho các nhà máy yêu cầu độ chính xác cao, độ tin cậy dài hạn và hiệu suất tối ưu trong kiểm soát độ dày lớp phủ.
Với kinh nghiệm nhiều năm trong lĩnh vực đo lường phóng xạ công nghiệp, Rayonic mang đến thiết bị đo lớp phủ không tiếp xúc tiên tiến, đáp ứng tiêu chuẩn quốc tế và yêu cầu khắt khe của các dây chuyền sản xuất kim loại hiện đại.
