Smart Elbow của HammerTek dùng cho hệ thống vận chuyển khí nén
HammerTek là một hãng sản xuất chuyên về giải pháp kết nối ống dẫn vật liệu trong hệ thống vận chuyển khí (pneumatic conveying), nổi tiếng nhất với sản phẩm SMART ELBOW® deflection elbow – một dạng khớp cong chuyển hướng dòng vật liệu độc đáo giúp loại bỏ nhiều vấn đề thường gặp trong hệ thống đường ống công nghiệp.
Giảm mài mòn cho hệ thống vận chuyển khí nén của bạn với cút chuyển hướng SMART ELBOW® của HammerTek® Corporation.
Thiết kế của HammerTek Smart Elbow sử dụng một buồng cầu được bố trí ngay sau góc chuyển hướng 90° hoặc 45°. Cấu trúc này tạo ra một khối vật liệu quay lơ lửng trong dòng khí, cho phép buồng cầu giữ lại một phần luồng khí đi qua đường ống và buộc luồng khí này quay ngược trở lại dòng vật liệu. Kết quả là hình thành một vùng chuyển hướng (deflection zone), giúp loại bỏ hiện tượng mài mòn tại cút và giảm hư hại sản phẩm.
Cơ chế chuyển hướng của Smart Elbow có thể kéo dài tuổi thọ của hệ thống vận chuyển khí nén thêm nhiều năm.

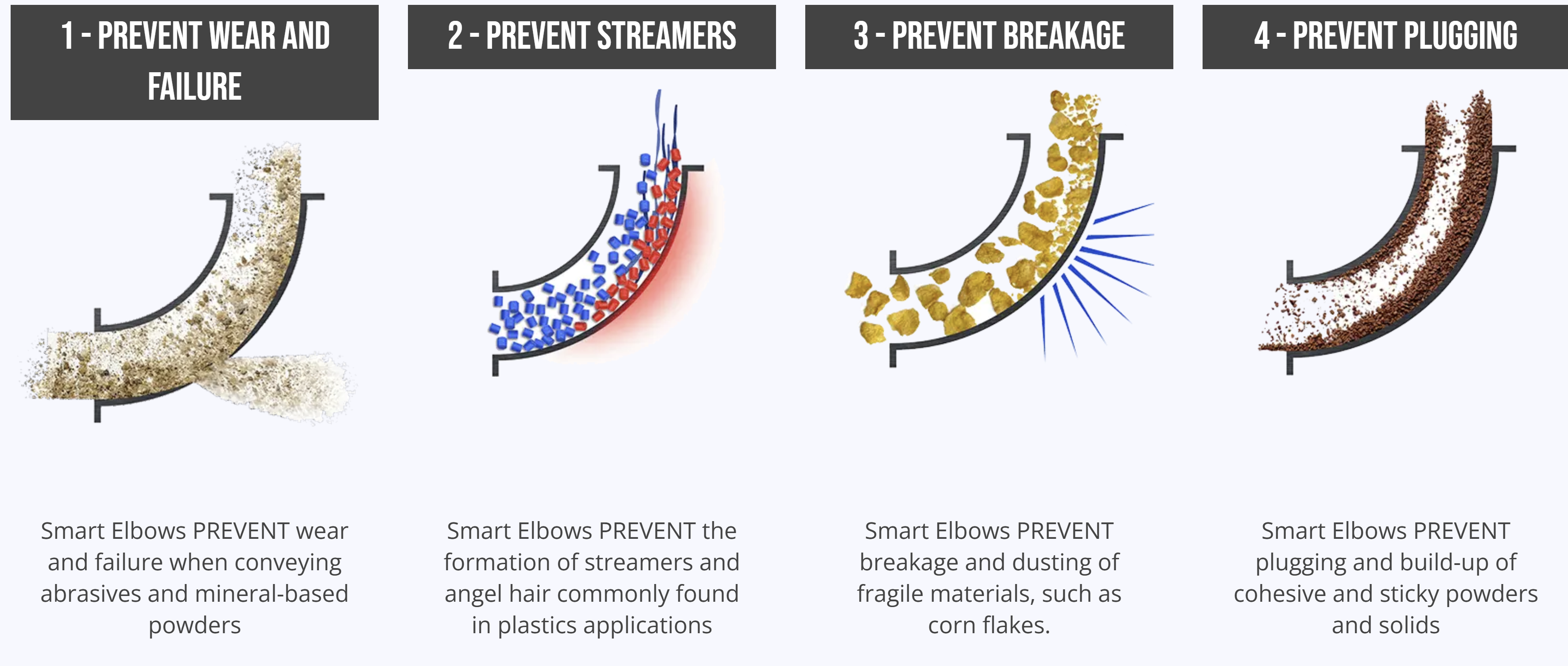

Mài mòn là một trong những vấn đề phổ biến nhất trong các hệ thống vận chuyển khí nén. Đây là vấn đề có thể gây tốn kém rất lớn về nhân công và chi phí thay thế. Mài mòn dẫn đến nhiều hệ quả như hỏng cút, hình thành dòng vật liệu kéo dài (streamers), vỡ hạt, phát sinh bụi đối với vật liệu dễ vỡ, cũng như tắc nghẽn và tích tụ vật liệu.
Thiết kế Smart Elbow sử dụng một buồng cầu nhô ra một phần ngay sau góc chuyển hướng 90° hoặc 45°, tạo ra một khối vật liệu quay lơ lửng trong dòng khí. Khối vật liệu này chuyển hướng nhẹ nhàng dòng vật liệu đi qua khúc cua mà không va đập vào thành cút và không sinh nhiệt.
Phát hiện đơn giản nhưng xuất sắc này cho thấy vật liệu quay cùng chiều với dòng khí, nhờ đó vật liệu đi vào được đệm bởi chuyển động quay và được dẫn hướng êm ái qua khúc cua. Nhờ vậy, Smart Elbow ngăn chặn va đập vào thành cút, gần như loại bỏ hoàn toàn mài mòn cút, suy giảm vật liệu, nóng chảy và tắc nghẽn gây tốn kém.
Thiết kế bán kính cong nhỏ của Smart Elbow chỉ cần khoảng từ một nửa đến một phần mười không gian lắp đặt so với các cút cong bán kính lớn (long-radius sweep elbow) có cùng đường kính. Điều này giúp giảm yêu cầu không gian cho các dự án mới và giải phóng không gian trong các dự án cải tạo, nâng cấp.
Thiết kế của Smart Elbow gián tiếp làm giảm bụi bằng cách bảo toàn tính toàn vẹn của sản phẩm và ngăn va đập vật liệu. Nhiều quản lý nhà máy đã ghi nhận lợi ích rõ rệt về kiểm soát bụi, với lượng bụi tổng thể trong hệ thống giảm đáng kể.
Smart Elbow giúp dòng vật liệu chảy ổn định hơn, giảm hiện tượng khí hóa quá mức, từ đó giảm phát sinh bụi khi vật liệu rời khỏi đường ống khí nén và đi vào công đoạn tiếp theo. Đây là lợi thế đặc biệt lớn đối với các ứng dụng có vật liệu rất nhiều bụi.
Thời gian chuyển tải là một chỉ tiêu quan trọng để đánh giá hiệu quả thiết kế của bất kỳ hệ thống vận chuyển khí nén pha loãng nào, đặc biệt trong các ứng dụng xả vật liệu rời từ xe tải hoặc toa tàu vào silo.
Thiết kế Smart Elbow giảm mức độ khí hóa và tăng mật độ vật liệu, giúp rút ngắn thời gian chờ để vật liệu ổn định khi silo được nạp đầy. Nhiều khách hàng của HammerTek cho biết họ đã giảm thời gian xả vật liệu lên đến 50% khi sử dụng cút chuyển hướng Smart Elbow so với các cút cong bán kính lớn truyền thống.
Việc tăng độ bền và giảm lượng bụi phát sinh trong toàn hệ thống mang lại nhiều lợi ích về môi trường và an toàn. Khi giảm đáng kể nguy cơ mài mòn thủng cút, rủi ro phát sinh sự cố ô nhiễm – nơi bột vật liệu rò rỉ ra ngoài và làm tăng mức phơi nhiễm của người lao động – cũng được giảm thiểu tối đa.
Bên cạnh đó, việc giảm bụi trong hệ thống nhờ Smart Elbow còn làm giảm nguy cơ tắc nghẽn bộ lọc bụi, tránh tình trạng van an toàn xả vật liệu ra môi trường. Việc giảm tải cho vật liệu lọc cũng giúp hạn chế nguy cơ van an toàn hoạt động sai, vốn có thể dẫn đến sự cố quá áp và gây nguy hiểm cho hệ thống thu bụi.
HammerTek và các sản phẩm SMART ELBOW® được sử dụng rộng rãi trong nhiều ngành công nghiệp như:
