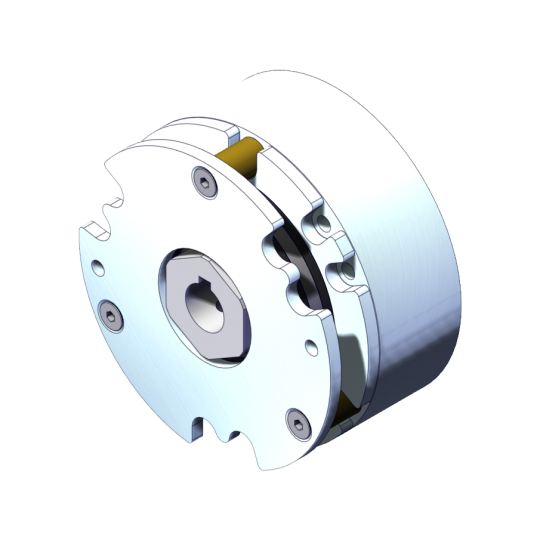

Thắng từ DC SMB060, SMB080, SMB110, SMB130, SMB180 Temporiti
Phanh điện cơ thuộc dòng SMB là loại phanh DC.
Các đặc điểm chính của phanh dòng SMB bao gồm:
Cấu trúc rất chắc chắn và vận hành êm ái (độ ồn < 70 dBA theo chỉ thị 98/37/EEC);
Phanh được thiết kế cho hoạt động tĩnh của hệ thống;
Dòng sản phẩm mới và sáng tạo này do Temporiti s.r.l. sản xuất, được cung cấp dưới dạng lắp ráp sẵn. Điều này giúp tăng đáng kể tốc độ lắp đặt. Loại phanh này được thiết kế dành cho các động cơ servo, do đó chúng được bố trí bên trong kết cấu động cơ và không yêu cầu hệ thống thông gió;
Thiết kế dành cho sử dụng tĩnh, với khả năng hoạt động chỉ trong các tình huống khẩn cấp, nhưng với tốc độ quay thấp hơn 6000 vòng/phút;
Khả năng tản nhiệt tốt, cả từ thân nam châm (thông qua vỏ động cơ) và từ bề mặt nhôm lớn. Cuộn dây nam châm điện được đúc kín hoàn toàn bằng nhựa epoxy, trừ khi có yêu cầu thiết kế khác, và các bộ phận cơ khí được bảo vệ bằng phương pháp mạ kẽm. Cấu tạo của phanh khi được kích hoạt cho phép sử dụng liên tục mà không cần thông gió. Cách điện cấp F;
Phanh cho phép tạo ra mô-men xoắn tĩnh cao và ổn định mặc dù có kích thước nhỏ gọn.
Đối với loại phanh này, hệ thống tính toán được trình bày trong danh mục không áp dụng.
Thời gian đóng/mở cũng như khả năng hoạt động theo cấp cách điện F và cấp chức năng S1 chỉ được đảm bảo khi sử dụng bộ chỉnh lưu do Temporiti Srl sản xuất, áp dụng cho tất cả các loại phanh DC được liệt kê trên trang web này, và khi điện áp định mức nằm trong giới hạn dung sai cho phép của cuộn dây.
Điều quan trọng là phải đảm bảo nhiệt độ thực tế tại bề mặt tiếp xúc với nam châm điện, để kiểm tra chức năng hoạt động của phanh theo tiêu chuẩn cách điện điện "F".
|
Code |
Current |
Static Braking Torque (Nm) |
MAX Motor Speed (RPM) |
MAX Power (W) |
Weight (kg) |
|
Continue |
0.35 |
6000 |
6.5 |
0.2 |
|
Continue |
1.9 |
6000 |
7.2 |
0.5 |
|
Continue |
4 |
6000 |
15 |
0.7 |
|
Continue |
22 |
6000 |
51 |
1.2 |
|
Continue |
22 |
6000 |
51 |
1.5 |
|
Continue |
72 |
5000 |
62.5 |
2.8 |
